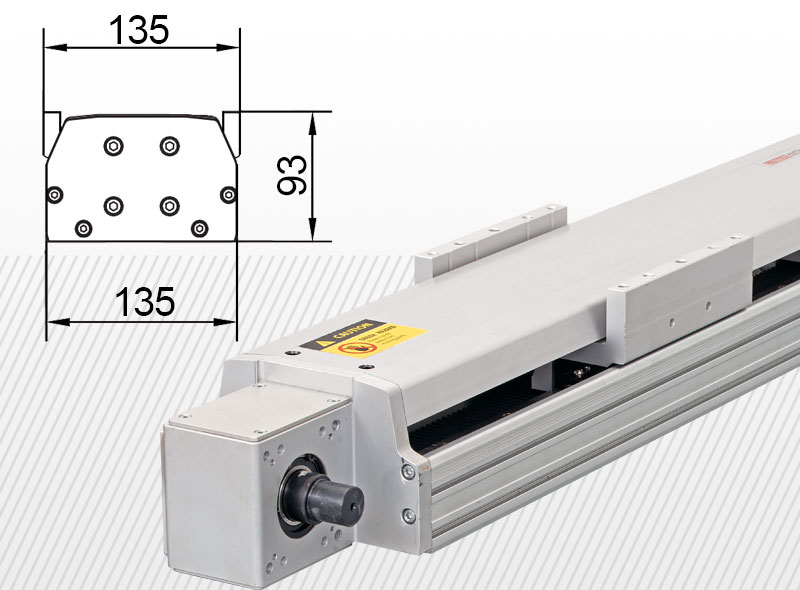

YTO 135 typ -max. zaťaženie 40kg* zdvih: 100-3200mm

Všeobecné informácie

Max. rýchlosť: 3 m/s
Odporúčaný servomotor: 400W
Odporúčaná servo prevodovka: PEE70
Prevádzková teplota: -20°C- +70 °C

Fy max= 5370N*
Fz max= 5370N*
Mx max= 142Nm*
My max= 104Nm*
Mz max= 346Nm*

 * - informatívne údaje. Skutočné zaťaženie prosím skontrolujte pomocou nášho konfigurátora. Prístup ku konfigurátoru nájdete tu: KONFIGURÁTOR



Podrobný popis

Lineárna jednotka YTO 135 je poháňaná ozubeným remeňom HTD-5M s vrstvou jemnej redukcie hluku na povrchu zubu. Servo hriadeľ YTO odporúčame pre tie aplikácie, kde sa stred bremena nenachádza v strede vozíka servo hriadeľa. YTO servo hriadeľ predstavuje modul pre konzolové zaťaženie.

Sériu YTO neodpoprúčame používať vo veľmi špinavom prostredí. Ak je prostredie extrémne prašné alebo znečistené inými materiálmi, prosím vyberte si verziu YTC. Séria YTC je štandardne vybavená pretlakovým ventilom, aby sa do lineárnej jednotky nedostali žiadne nečistoty.

Ak plánujete tento produkt používať v exteriéri, prosím kontaktujte nás. Totiž lineárny pohon a ozubená remenica nie je nerezovej ocele!

Príslušenstvo pre lineárnu jednotku:

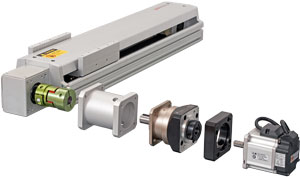

Na nižšie uvedenom výkrese Vám chceme ukázať, že okrem lineárnej jednotky vieme dodať aj kompletné príslušenstvo, riadenie a prevodovky k nej. Obrázok obsahuje nami odporúčanú konfiguráciu.



Nižšie sa nachádzajú nami navrhované komponenty pre kompletnú lineárnu jednotku, ale viac informácií a detailov nájdete tu: konfigurátor!:

- Lineárna jednotka: YTO 135 typ
- Hriadeľová spojka
- Montážna príruba k servo prevodovke
- Servo prevodovka
- Montážna príruba k servomotoru
- Servomotor

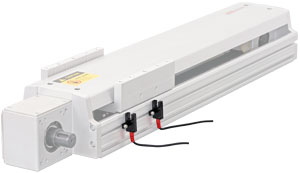

Ku konfigurácií lineárnej jednotky ponúkame aj univerzálne doplnky: montážne úchytky, koncové a home senzor sety.
