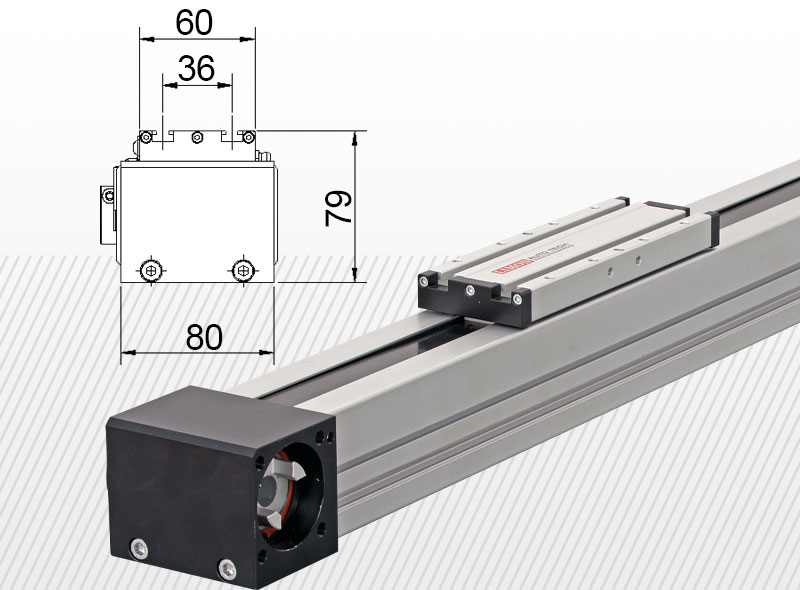

ITO 060 štandardný typ - max. zaťaženie 30kg* zdvih: 100-4000mm

Všeobecné informácie

Max. rýchlosť: 5 m/s
Odporúčaný servomotor: 400W
Odporúčaná servo prevodovka: PEE70
Prevádzková teplota: -20°C- +70 °C
Odporúčané mazivo: OKS 416 (po 5000km alebo 300 pracovných hodín)

Fy max= 2457N*
Fz max= 3375N*
Mx max= 22Nm*
My max= 78Nm*
Mz max= 78Nm*

 * - informatívne údaje. Skutočné zaťaženie prosím skontrolujte pomocou nášho konfigurátora. Prístup ku konfigurátoru nájdete tuKONFIGURÁTOR



Podrobný popis

Dôležité:
Lineárnu jednotku počas jej prepravy a nastavenia do pracovnej pozície sa smie podoprieť len na miestach označených zelenými šípkami, teda na tele hliníkového profilu!



Lineárna jednotka ITO 060 je poháňaná ozubeným remeňom HTD-5M, pričom ten je vybavený vrstvou pre zníženie hluku. Ak je pre Vás dôležitý minimálny hluk, prosím vyznačte si to v konfigurátori. V tomto prípade používame špeciálne vedenia a ozubený remeň. S touto výbavou je lineárna jednotka tichšia o 30-40% precent.

Sériu ITO neodpoprúčame používať vo veľmi špinavom prostredí, ale žiaľ v tomto rozmere nevieme vyrobiť uzavretú a chránenú lineárnu jednotku. V opačnom príade prosím vyberte lineárne jednotky ITC alebo YTC. Séria YTC je štandardne vybavená pretlakovým ventilom, aby sa špina nedostala do vnútra lineárnej jednotky.

Ak plánujete tento produkt používať v exteriéri, prosím kontaktujte nás. Totiž lineárny pohon a ozubená remenica nie je nerezovej ocele!

Príslušenstvo pre lineárnu jednotku:
Na nižšie uvedenom výkrese Vám chceme ukázať, že okrem lineárnej jednotky vieme dodať aj kompletné príslušenstvo, riadenie a prevodovky k nej. Obrázok obsahuje nami odporúčanú konfiguráciu.



Nižšie sa nachádzajú nami navrhované komponenty pre kompletnú lineárnu jednotku, ale viac informácií a detailov nájdete tu: konfigurátor!:

- Lineárna jednotka: ITO 060 typ
- Hriadeľová spojka
- Montážna príruba k servo prevodovke
- Servo prevodovka
- Montážna príruba k servomotoru
- Servomotor

Ku konfigurácií lineárnej jednotky ponúkame aj univerzálne doplnky: montážne úchytky, koncové a home senzor sety.
