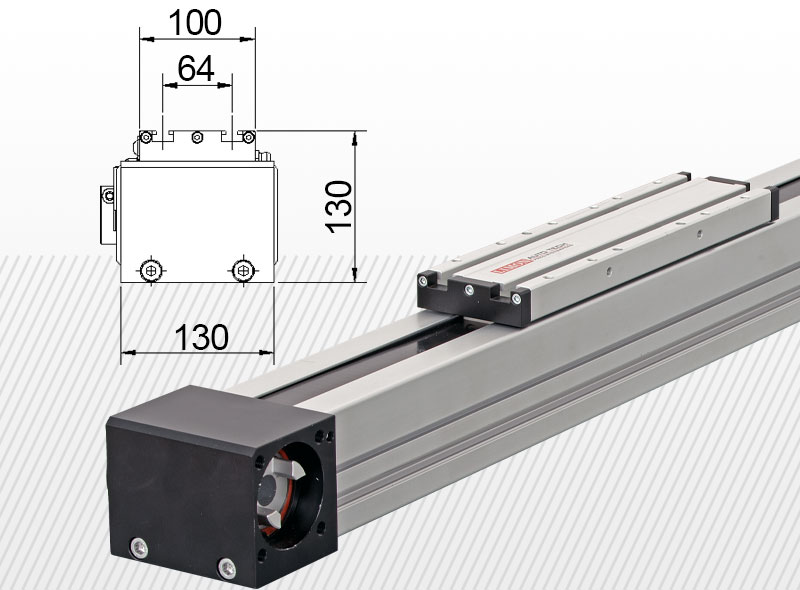

ITO 100L s dlhým vozíkom - max. zaťaženie 120kg* zdvih: 100-9000mm

Všeobecné informácie

Max. rýchlosť: 5 m/s
Odporúčaný servomotor: 1000W
Odporúčaná servo prevodovka: PEE90
Prevádzková teplota: -20°C- +70 °C
Odporúčané mazivo: OKS 416 (po 5000km alebo 300 pracovných hodín)

Fy max= 11675N*
Fz max= 11675N*
Mx max= 136Nm*
My max= 1322Nm*
Mz max= 1322Nm*

 * - informatívne údaje. Skutočné zaťaženie prosím skontrolujte pomocou nášho konfigurátora. Prístup ku konfigurátoru nájdete tu: KONFIGURÁTOR



Podrobný popis

Dôležité:
Lineárnu jednotku počas jej prepravy a nastavenia do pracovnej pozície sa smie podoprieť len na miestach označených zelenými šípkami, teda na tele hliníkového profilu!

Lineárna jednotka ITO 100L je pohon s ozubeným remeňom. Lineárna jednotka je vybavená ozubeným remeňom s profilom HTD-8M a jemnou vrstvou zníženia hluku na povrchu zubov. Ak je pre Vás dôležitý minimálny hluk, prosím vyberte si túto možnosť v možnostiach v nižšie uvedenom konfigurátore. V tomto prípade budeme používať špeciálne vedenie a ozubený remeň. Vďaka tejto konštrukcie bude lineárna jednotka asi o 30 - 40% tichšia.

Ak je prostredie extrémne prašné alebo znečistené inými materiálmi, prosím vyberte si verziu ITC-L alebo YTC. Séria YTC je štandardne vybavená pretlakovým ventilom, aby sa do lineárnej jednotky nedostali žiadne nečistoty.

Ak plánujete tento produkt používať v exteriéri, prosím kontaktujte nás. Totiž lineárny pohon a ozubená remenica nie je nerezovej ocele!

Príslušenstvo pre lineárnu jednotku:
Na nižšie uvedenom výkrese Vám chceme ukázať, že okrem lineárnej jednotky vieme dodať aj kompletné príslušenstvo, riadenie a prevodovky k nej. Obrázok obsahuje nami odporúčanú konfiguráciu.



Nižšie sa nachádzajú nami navrhované komponenty pre kompletnú lineárnu jednotku, ale viac informácií a detailov nájdete tu: konfigurátor!:

- Lineárna jednotka: ITO 100L typ
- Hriadeľová spojka
- Montážna príruba k servo prevodovke
- Servo prevodovka
- Montážna príruba k servomotoru
- Servomotor

Ku konfigurácií lineárnej jednotky ponúkame aj univerzálne doplnky: montážne úchytky, koncové a home senzor sety.



Videá

Dokumenty na stiahnutie

Predstavenie výrobcu

Podpora

Opýtať sa na produkt.

V prípade otázok kontaktujte kolegov:

Máte otázku? Opýtajte sa nás!

Naši kolegovia Vám čoskoro pošlú odpoveď.

Polia označené *-ou sú povinné

Prosíme o trpezlivosť, pokial potrebné výpočty prebehnú.
Dostupné lineárne jednotky
vymazať
Polia označené *-ou sú povinné

Pýtajte sa
produktového manažéra!
Gabriel Mihály
Gabriel Mihály

Telefon: +421 918 805 450
E-mail: gabriel.mihaly@powerbelt.sk

Prosím zadajte si hodnotu zdvihu!
mm
Univerzálne príslušenstvo
Zľavnená cena celkovej konfigurácie bez DPH:
3D model
(ukážka)
Nie ste si istý vo výbere?

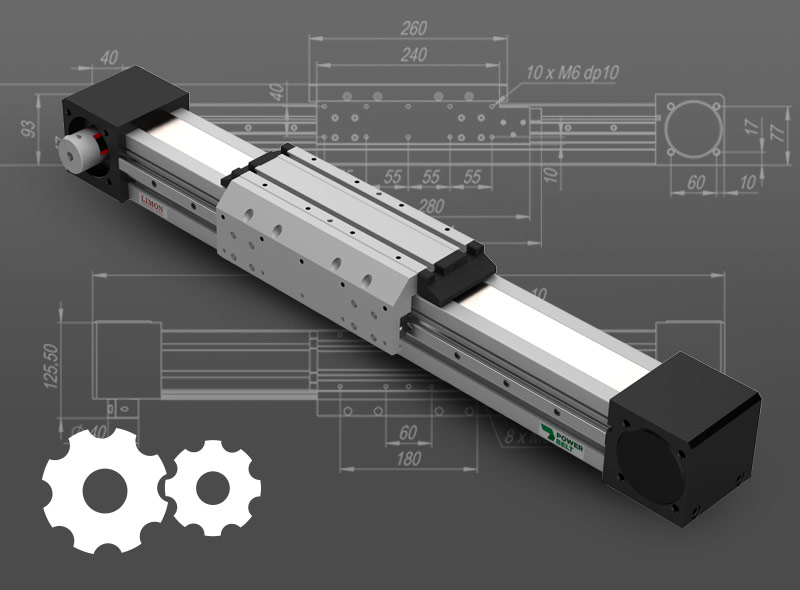

Navrhnite si svoju lineárnu jednotku v našom online konfigurátore!
