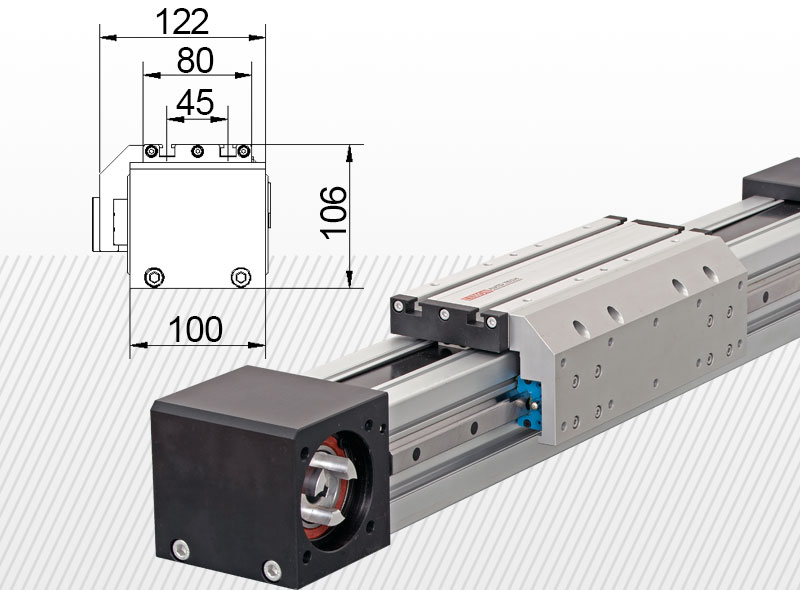

| HTO 080 zosilnený typ - max. zaťaženie 100kg* zdvih: 100-7000mm |
Všeobecné informácie
| Max. rýchlosť: | 5 m/s |
| Odporúčaný servomotor: | 750W |
| Odporúčaná servo prevodovka: | PEE90 |
| Prevádzková teplota: | -20°C- +70 °C |
| Odporúčané mazivo: | OKS 416 (po 5000km alebo 300 pracovných hodín) |
 |
Fy max= 6980N* |
| * - informatívne údaje. Skutočné zaťaženie prosím skontrolujte pomocou nášho konfigurátora. Prístup ku konfigurátoru nájdete tu: KONFIGURÁTOR | |
Podrobný popis
Dôležité:
Lineárnu jednotku počas jej prepravy a nastavenia do pracovnej pozície sa smie podoprieť len na miestach označených zelenými šípkami, teda na tele hliníkového profilu!
Typ HTO 080 lineárná jednotka je poháňaná ozubeným remeňom a vyrába sa v zosilnenej verzií. Lineárna jednotka je vybavená ozubeným remeňom s profilom HTD-8M a jemnou vrstvou zníženia hluku na povrchu zubov.
Sériu HTO neodpoprúčame používať vo veľmi špinavom prostredí. Ak je prostredie extrémne prašné alebo znečistené inými materiálmi, prosím vyberte si verziu HTC alebo YTC. Séria YTC je štandardne vybavená pretlakovým ventilom, aby sa do lineárnej jednotky nedostali žiadne nečistoty.
Ak plánujete tento produkt používať v exteriéri, prosím kontaktujte nás. Totiž lineárny pohon a ozubená remenica nie je nerezovej ocele!
Príslušenstvo pre lineárnu jednotku:
Na nižšie uvedenom výkrese Vám chceme ukázať, že okrem lineárnej jednotky vieme dodať aj kompletné príslušenstvo, riadenie a prevodovky k nej. Obrázok obsahuje nami odporúčanú konfiguráciu.
Nižšie sa nachádzajú nami navrhované komponenty pre kompletnú lineárnu jednotku, ale viac informácií a detailov nájdete tu: konfigurátor!:
- Lineárna jednotka: HTO 080 typ
- Hriadeľová spojka
- Montážna príruba k servo prevodovke
- Servo prevodovka
- Montážna príruba k servomotoru
- Servomotor
Ku konfigurácií lineárnej jednotky ponúkame aj univerzálne doplnky: montážne úchytky, koncové a home senzor sety.
