HTO 080L zosilnený typ + max. zaťaženie 150kg* zdvih: 100-7000mm

Všeobecné informácie

Max. rýchlosť: 5 m/s
Odporúčaný servomotor: 750W
Odporúčaná servo prevodovka: PEE90
Prevádzková teplota: -20°C- +70 °C
Odporúčané mazivo: OKS 416 (po 5000km alebo 300 pracovných hodín)

Fy max= 10470N*
Fz max= 10470N*
Mx max= 178Nm*
My max= 590Nm*
Mz max= 590Nm*

 * - informatívne údaje. Skutočné zaťaženie prosím skontrolujte pomocou nášho konfigurátora. Prístup ku konfigurátoru nájdete tuKONFIGURÁTOR



Podrobný popis

Dôležité:
Lineárnu jednotku počas jej prepravy a nastavenia do pracovnej pozície sa smie podoprieť len na miestach označených zelenými šípkami, teda na tele hliníkového profilu!

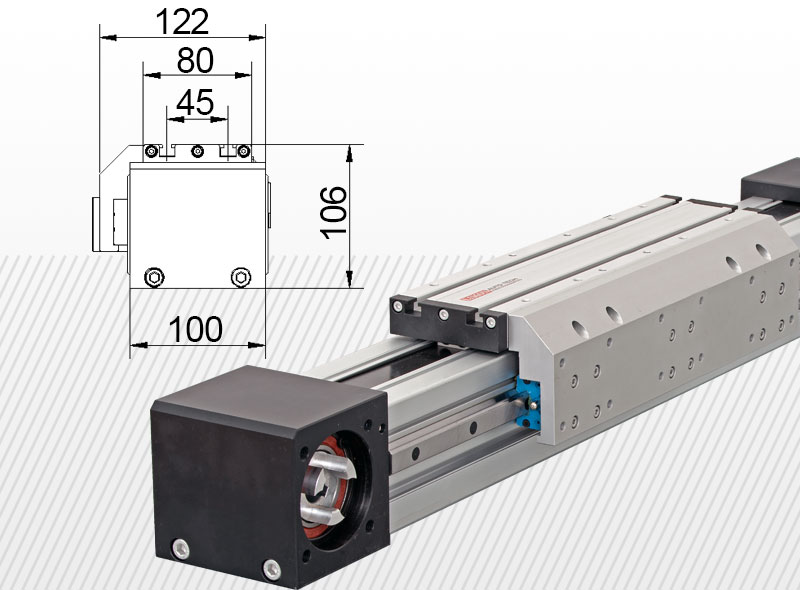

Typ HTO 080 L lineárná jednotka je poháňaná ozubeným remeňom a vyrába sa v zosilnenej verzií. Lineárna jednotka je vybavená ozubeným remeňom s profilom HTD-8M a jemnou vrstvou zníženia hluku na povrchu zubov.

Sériu HTO-L neodpoprúčame používať vo veľmi špinavom prostredí. Ak je prostredie extrémne prašné alebo znečistené inými materiálmi, prosím vyberte si verziu HTC-L alebo YTC. Séria YTC je štandardne vybavená pretlakovým ventilom, aby sa do lineárnej jednotky nedostali žiadne nečistoty.

Ak plánujete tento produkt používať v exteriéri, prosím kontaktujte nás. Totiž lineárny pohon a ozubená remenica nie je nerezovej ocele!

Príslušenstvo pre lineárnu jednotku:
Na nižšie uvedenom výkrese Vám chceme ukázať, že okrem lineárnej jednotky vieme dodať aj kompletné príslušenstvo, riadenie a prevodovky k nej. Obrázok obsahuje nami odporúčanú konfiguráciu.



Nižšie sa nachádzajú nami navrhované komponenty pre kompletnú lineárnu jednotku, ale viac informácií a detailov nájdete tu: konfigurátor!:

- Lineárna jednotka: HTO 080L typ
- Hriadeľová spojka
- Montážna príruba k servo prevodovke
- Servo prevodovka
- Montážna príruba k servomotoru
- Servomotor

Ku konfigurácií lineárnej jednotky ponúkame aj univerzálne doplnky: montážne úchytky, koncové a home senzor sety.
