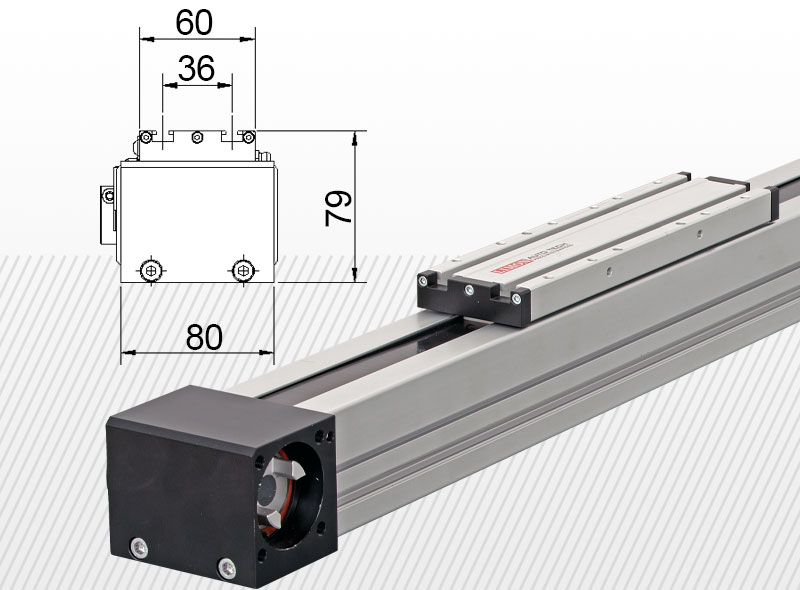

ITO 060L s dlhým vozíkom - max. zaťaženie 45kg* zdvih: 100-4000mm |
Max. rýchlosť: | 5 m/s |
Odporúčaný servomotor: | 400W |
Odporúčaná servo prevodovka: | PEE70 |
Prevádzková teplota: | -20°C- +70 °C |
Odporúčané mazivo: | OKS 416 (po 5000km alebo 300 pracovných hodín) |
![]() |
Fy max= 5235N* |
* - informatívne údaje. Skutočné zaťaženie prosím skontrolujte pomocou nášho konfigurátora. Prístup ku konfigurátoru nájdete tu: KONFIGURÁTOR |
Dôležité:
Lineárnu jednotku počas jej prepravy a nastavenia do pracovnej pozície sa smie podoprieť len na miestach označených zelenými šípkami, teda na tele hliníkového profilu!
Lineárna jednotka ITO 060L je poháňaná ozubeným remeňom HTD-5M, pričom ten je vybavený vrstvou pre zníženie hluku.
Sériu ITO neodpoprúčame používať vo veľmi špinavom prostredí. V opačnom príade prosím vyberte lineárne jednotky ITC alebo YTC. Séria YTC je štandardne vybavená pretlakovým ventilom, aby sa špina nedostala do vnútra lineárnej jednotky.
Ak plánujete tento produkt používať v exteriéri, prosím kontaktujte nás. Totiž lineárny pohon a ozubená remenica nie je nerezovej ocele!
Príslušenstvo pre lineárnu jednotku:
Na nižšie uvedenom výkrese Vám chceme ukázať, že okrem lineárnej jednotky vieme dodať aj kompletné príslušenstvo, riadenie a prevodovky k nej. Obrázok obsahuje nami odporúčanú konfiguráciu.
Nižšie sa nachádzajú nami navrhované komponenty pre kompletnú lineárnu jednotku, ale viac informácií a detailov nájdete tu: konfigurátor!:
- Lineárna jednotka: ITO 060L typ
- Hriadeľová spojka
- Montážna príruba k servo prevodovke
- Servo prevodovka
- Montážna príruba k servomotoru
- Servomotor
Ku konfigurácií lineárnej jednotky ponúkame aj univerzálne doplnky: montážne úchytky, koncové a home senzor sety.
Telefon: +421 918 805 450
E-mail: gabriel.mihaly@powerbelt.sk
Obrázok (kliknite pre zväčšenie)
|
Vedenie lineárnej jednotky | Stúpanie závitu guličkovej skrutky | Poznámka | Presnosť polohovania | Zlavnená cena bez DPH | Katalóg | Výber |
---|
Vedenie lineárnej jednotky | Poznámka | Pomer zaťaženia profilu | Presnosť polohovania | Zlavnená cena bez DPH | Termín výroby* | Katalóg | Výber |
---|
