ITO 080L s dlhým vozíkom - max. zaťaženie 75kg* zdvih: 100-7000mm
Všeobecné informácie
| Max. rýchlosť: | 5 m/s |
| Odporúčaný servomotor: | 750W |
| Odporúčaná servo prevodovka: | PEE90 |
| Prevádzková teplota: | -20°C- +70 °C |
| Odporúčané mazivo: | OKS 416 (po 5000km alebo 300 pracovných hodín) |
 |
Fy max= 7277N* |
| * - informatívne údaje. Skutočné zaťaženie prosím skontrolujte pomocou nášho konfigurátora. Prístup ku konfigurátoru nájdete tu: KONFIGURÁTOR | |
Podrobný popis
Dôležité:
Lineárnu jednotku počas jej prepravy a nastavenia do pracovnej pozície sa smie podoprieť len na miestach označených zelenými šípkami, teda na tele hliníkového profilu!

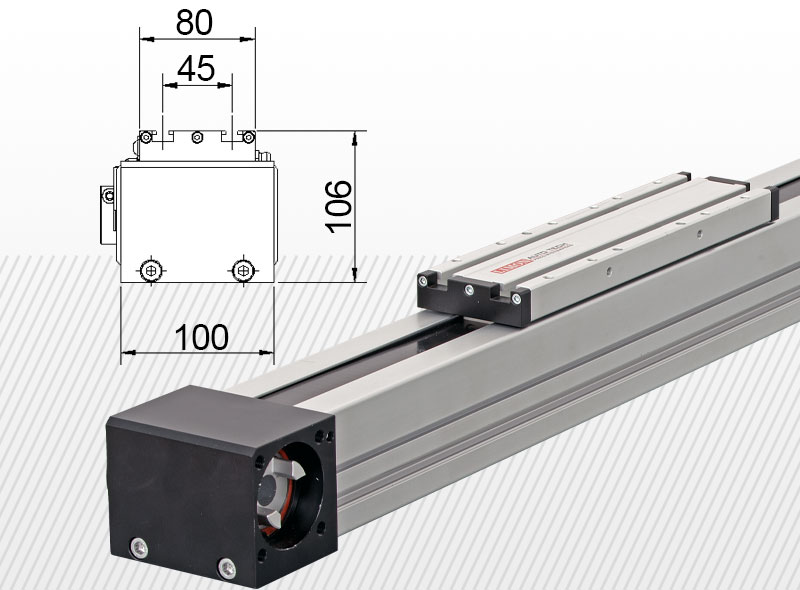

Lineárna jednotka ITO 080L je pohon s ozubeným remeňom a zosilnenou konštrukciou. Telo lineárnej jednotky je chránené vonkajším krytom, aby so do vnútra hliníkového profilu žiadne znečistenie nedostalo. Lineárna jednotka je vybavená ozubeným remeňom s profilom HTD-5M a jemnou vrstvou zníženia hluku na povrchu zubov. Ak je pre Vás dôležitý minimálny hluk, prosím vyberte si túto možnosť v možnostiach v nižšie uvedenom konfigurátore. V tomto prípade budeme používať špeciálne vedenie a ozubený remeň. Vďaka tejto konštrukcie bude lineárna jednotka asi o 30 - 40% tichšia.
Ak je prostredie extrémne prašné alebo znečistené inými materiálmi, prosím vyberte si verziu YTC alebo ITC-L. Séria YTC je štandardne vybavená pretlakovým ventilom, aby sa do lineárnej jednotky nedostali žiadne nečistoty.
Ak plánujete tento produkt používať v exteriéri, prosím kontaktujte nás. Totiž lineárny pohon a ozubená remenica nie je nerezovej ocele!
Príslušenstvo pre lineárnu jednotku:
Na nižšie uvedenom výkrese Vám chceme ukázať, že okrem lineárnej jednotky vieme dodať aj kompletné príslušenstvo, riadenie a prevodovky k nej. Obrázok obsahuje nami odporúčanú konfiguráciu.
Nižšie sa nachádzajú nami navrhované komponenty pre kompletnú lineárnu jednotku, ale viac informácií a detailov nájdete tu: konfigurátor!:
- Lineárna jednotka: ITO 080L typ
- Hriadeľová spojka
- Montážna príruba k servo prevodovke
- Servo prevodovka
- Montážna príruba k servomotoru
- Servomotor
Ku konfigurácií lineárnej jednotky ponúkame aj univerzálne doplnky: montážne úchytky, koncové a home senzor sety.
