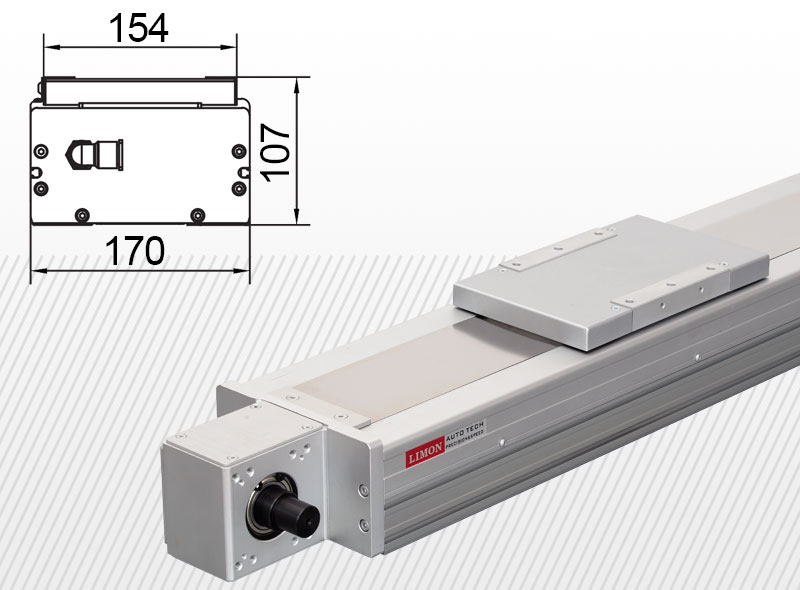

YTC 170 typ - max. zaťaženie 45kg* zdvih: 100-3200mm

Všeobecné informácie

Max. rýchlosť: 2,4 m/s
Odporúčaný servomotor: 400W / 750W
odporúčaná servo prevodovka: PEE70 / PEE90
Prevádzková teplota: -20°C- +70 °C

Fy max= 7463N*
Fz max= 7463N*
Mx max= 339Nm*
My max= 178Nm*
Mz max= 742Nm*

 * - informatívne údaje. Skutočné zaťaženie prosím skontrolujte pomocou nášho konfigurátora. Prístup ku konfigurátoru nájdete tu: KONFIGURÁTOR

Podrobný popis

Lineárna jednotka YTC 170 je poháňaná ozubeným remeňom HTD-5M s vrstvou jemnej redukcie hluku na povrchu zubu. Servo hriadeľ YTC odporúčame pre tie aplikácie, kde sa stred bremena nenachádza v strede vozíka servo hriadeľa. YTC servo hriadeľ predstavuje modul pre konzolové zaťaženie.

Lineárna jednotka YTC je štandardne vybavená pretlakovým ventilom, aby sa do lineárnej jednotky nedostali žiadne nečistoty. Tento typ je najvhodnejší pre použitie do veľmi špinavého prostredia. Dajte si však pozor na znečistenia na povrchu jednotky. Tie totiž môžu poškodiť ochranný kryt a môže dôjsť zániku ochrany proti znečisteniam a nefunkčnosti vnútorného mechanizmu lineárnej jednotky.

Ak plánujete tento produkt používať v exteriéri, prosím kontaktujte nás. Totiž lineárny pohon a ozubená remenica nie je nerezovej ocele!

Príslušenstvo pre lineárnu jednotku:

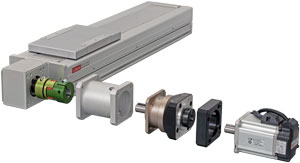

Na nižšie uvedenom výkrese Vám chceme ukázať, že okrem lineárnej jednotky vieme dodať aj kompletné príslušenstvo, riadenie a prevodovky k nej. Obrázok obsahuje nami odporúčanú konfiguráciu.



Nižšie sa nachádzajú nami navrhované komponenty pre kompletnú lineárnu jednotku, ale viac informácií a detailov nájdete tu: konfigurátor!:

- Lineárna jednotka: YTC 170 typ
- Hriadeľová spojka
- Montážna príruba k servo prevodovke
- Servo prevodovka
- Montážna príruba k servomotoru
- Servomotor

Ku konfigurácií lineárnej jednotky ponúkame aj univerzálne doplnky: montážne úchytky, koncové a home senzor sety.
