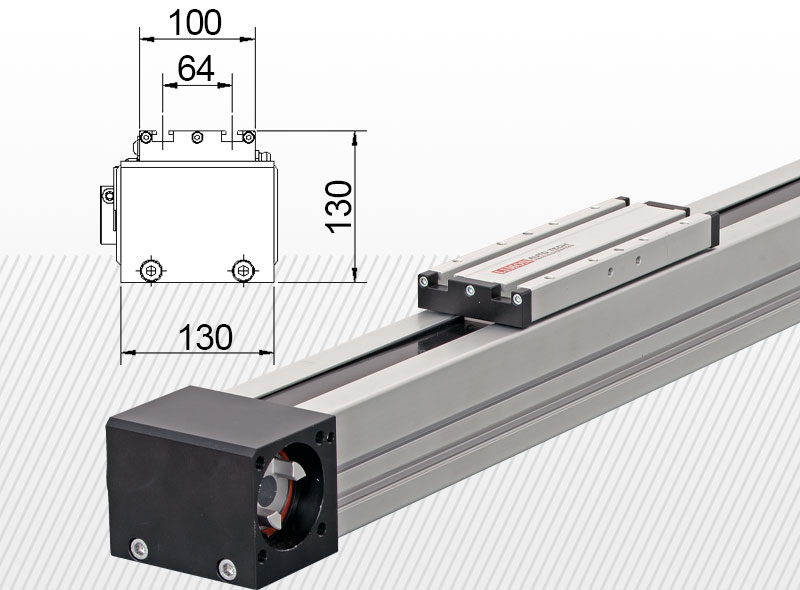

ITO 100 štandardný typ - max. zaťaženie 80kg* zdvih: 100-9000mm

Všeobecné informácie

Max. rýchlosť: 5 m/s
Odporúčaný servomotor: 1000W
Odporúčaná servo prevodovka: PEE90
Prevádzková teplota: -20°C- +70 °C
Odporúčané mazivo: OKS 416 (po 5000km alebo 300 pracovných hodín)

Fy max= 4375N*
Fz max= 7860N*
Mx max= 115Nm*
My max= 310Nm*
Mz max= 310Nm*

 * - informatívne údaje. Skutočné zaťaženie prosím skontrolujte pomocou nášho konfigurátora. Prístup ku konfigurátoru nájdete tu: KONFIGURÁTOR

Podrobný popis

Dôležité:
Lineárnu jednotku počas jej prepravy a nastavenia do pracovnej pozície sa smie podoprieť len na miestach označených zelenými šípkami, teda na tele hliníkového profilu!

Lineárna jednotka ITO 100 je pohon s ozubeným remeňom. Lineárna jednotka je vybavená ozubeným remeňom s profilom HTD-8M a jemnou vrstvou zníženia hluku na povrchu zubov. Ak je pre Vás dôležitý minimálny hluk, prosím vyberte si túto možnosť v možnostiach v nižšie uvedenom konfigurátore. V tomto prípade budeme používať špeciálne vedenie a ozubený remeň. Vďaka tejto konštrukcie bude lineárna jednotka asi o 30 - 40% tichšia.

Sériu ITO neodpoprúčame používať vo veľmi špinavom prostredí. Ak je prostredie extrémne prašné alebo znečistené inými materiálmi, prosím vyberte si verziu ITC alebo YTC. Séria YTC je štandardne vybavená pretlakovým ventilom, aby sa do lineárnej jednotky nedostali žiadne nečistoty.

Ak plánujete tento produkt používať v exteriéri, prosím kontaktujte nás. Totiž lineárny pohon a ozubená remenica nie je nerezovej ocele!

Príslušenstvo pre lineárnu jednotku:

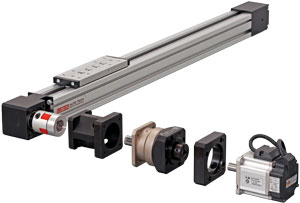

Na nižšie uvedenom výkrese Vám chceme ukázať, že okrem lineárnej jednotky vieme dodať aj kompletné príslušenstvo, riadenie a prevodovky k nej. Obrázok obsahuje nami odporúčanú konfiguráciu.



Nižšie sa nachádzajú nami navrhované komponenty pre kompletnú lineárnu jednotku, ale viac informácií a detailov nájdete tu: konfigurátor!:

- Lineárna jednotka: ITO 100 typ
- Hriadeľová spojka
- Montážna príruba k servo prevodovke
- Servo prevodovka
- Montážna príruba k servomotoru
- Servomotor

Ku konfigurácií lineárnej jednotky ponúkame aj univerzálne doplnky: montážne úchytky, koncové a home senzor sety.
