Typ YSO 135 max zaťaženie 45-100kg** Zdvih: 100-1250mm
Všeobecné informácie
| Max. reýchlosť: | skrutka 16x5: 0,25m/s skrutka 16x10: 0,50m/s skrutka 16x16: 0,8m/s skrutka 16x20: 1,0m/s |
| Odporúčaný servomotor: | 200W / 400W |
| Prevádzková teplota: | -20°C- +70 °C |
 |
Fy max= 5370N* |
| * - informatívne údaje. Skutočné zaťaženie prosím skontrolujte pomocou nášho konfigurátora. Prístup ku konfigurátoru nájdete tu: KONFIGURÁTOR | |
Podrobný popis

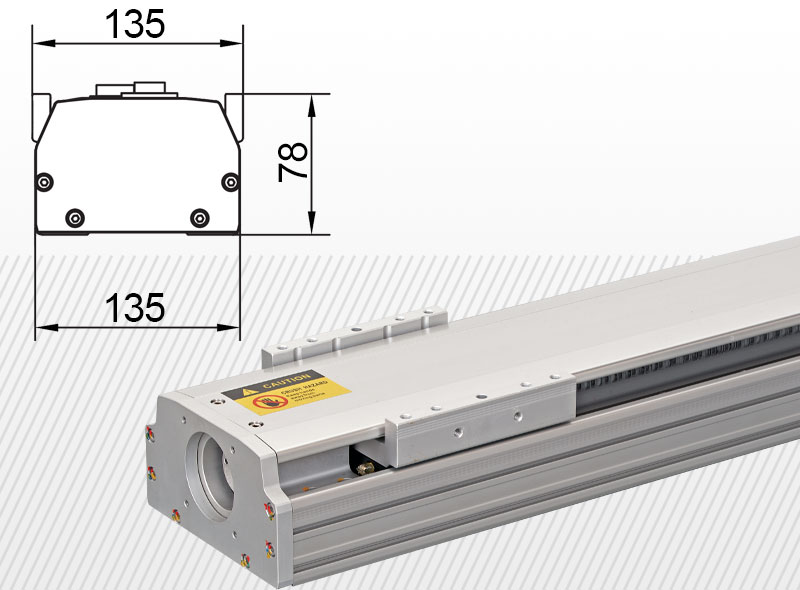

Lineárna jednotka YSO 135 je poháňaná valcovanou guľôčkovou skrutkou a mierne predpätou maticou. Jednotka obsahuje dve vedenia, pričom na každom vedení sa nachádzajú dva lineárne vozíky.
Typ YSO nemá ochranu proti znečisteniam a neodporúčame ho využívať v prašnom prostredí. V prípade potreby prosím radšej zvoľte typ YSC.
Ak plánujete tento produkt používať v exteriéri, prosím kontaktujte nás. Totiž lineárny pohon a ozubená remenica nie je nerezovej ocele!
Príslušenstvo pre lineárnu jednotku:
Na nižšie uvedenom výkrese Vám chceme ukázať, že okrem lineárnej jednotky vieme dodať aj kompletné príslušenstvo, riadenie a prevodovky k nej. Obrázok obsahuje nami odporúčanú konfiguráciu.
Nižšie sa nachádzajú nami navrhované komponenty pre kompletnú lineárnu jednotku, ale viac informácií a detailov nájdete tu: konfigurátor!:
- Lineárna jednotka: YSO 135 typ
- Servomotor
Ku konfigurácií lineárnej jednotky ponúkame aj univerzálne doplnky: montážne úchytky, koncové a home senzor sety.
