Typ YSO 100 max zaťaženie 18-50kg** Zdvih: 100-1050mm

Všeobecné informácie

Max. rýchlosť: skrutka 16x5: 0,25m/s
skrutka 16x10: 0,50m/s
skrutka 16x16: 0,8m/s
skrutka 16x20: 1,0m/s
Odporúčaný servomotor: 100W / 200W / 400W
Prevádzková teplota: -20°C- +70 °C

Fy max= 2571N*
Fz max= 3060N*
Mx max= 30Nm*
My max= 30Nm*
Mz max= 30Nm*

 * - informatívne údaje. Skutočné zaťaženie prosím skontrolujte pomocou nášho konfigurátora. Prístup ku konfigurátoru nájdete tu: KONFIGURÁTOR

Podrobný popis

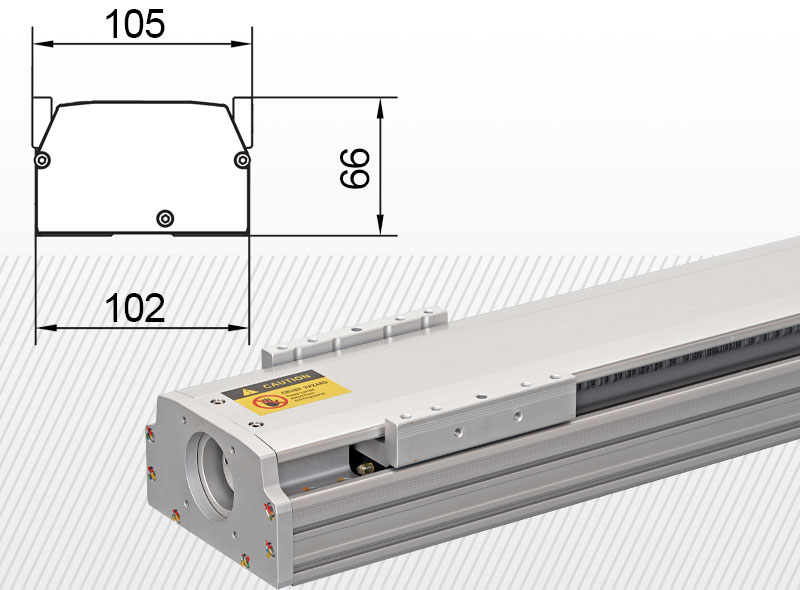

Lineárna jednotka YSO 100 je poháňaná jednou valcovanou guľôčkovou skrutkou a mierne predpätou maticou. Jednota obsahuje jedno vedenia s dvomi lineárnymi vozíkmi.

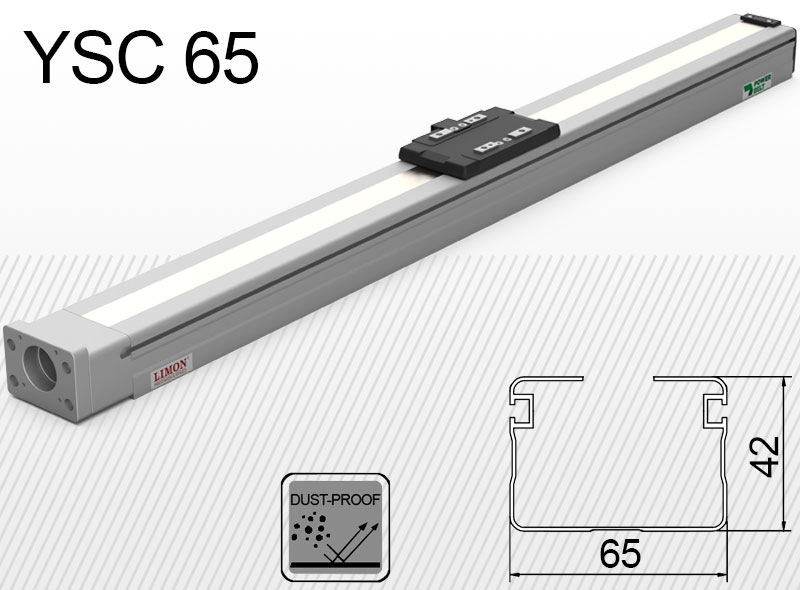

Typ YSO nemá ochranu proti znečisteniam, preto v prípade potreby prosím zvoľte typ YSC.

Ak plánujete tento produkt používať v exteriéri, prosím kontaktujte nás. Totiž lineárny pohon a ozubená remenica nie je nerezovej ocele!

Príslušenstvo pre lineárnu jednotku:
Na nižšie uvedenom výkrese Vám chceme ukázať, že okrem lineárnej jednotky vieme dodať aj kompletné príslušenstvo, riadenie a prevodovky k nej. Obrázok obsahuje nami odporúčanú konfiguráciu.



Nižšie sa nachádzajú nami navrhované komponenty pre kompletnú lineárnu jednotku, ale viac informácií a detailov nájdete tu: konfigurátor!:

- Lineárna jednotka: YSO 100 typ
- Servomotor

Ku konfigurácií lineárnej jednotky ponúkame aj univerzálne doplnky: montážne úchytky, koncové a home senzor sety.
