Typ YSC 170 max zaťaženie 60-120kg** Zdvih: 100-1250mm

Všeobecné informácie

Max. rýchlosť: skrutka 20x5: 0,25m/s
skrutka 20x10: 0,50m/s
skrutka 20x20: 1,0m/s
skrutka 20x40: 2,0m/s
Odporúčaný servomotor: 400W / 750W
Prevádzková teplota: -20°C- +70 °C

Fy max= 7463N*
Fz max= 7463N*
Mx max= 339Nm*
My max= 178Nm*
Mz max= 742Nm*

 * - informatívne údaje. Skutočné zaťaženie prosím skontrolujte pomocou nášho konfigurátora. Prístup ku konfigurátoru nájdete tu: KONFIGURÁTOR

Podrobný popis

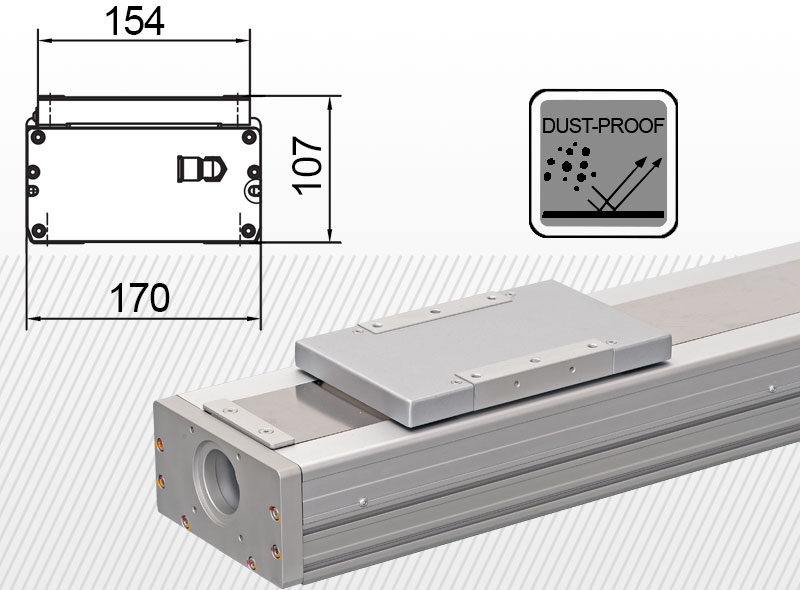

Lineárna jednotka YSC 170 je poháňaná valcovanou guľôčkovou skrutkou a mierne predpätou maticou. Jednotka obsahuje dve vedenia, pričom na každom vedení sa nachádzajú dva lineárne vozíky.

Vnútorné súčiastky modulu YSC sú chránené proti znečisteniam, preto ho odporúčame do prašného prostredia (avšak v žiadnom prípade do prostredia s jemným prachom).

Ak plánujete tento produkt používať v exteriéri, prosím kontaktujte nás. Totiž lineárny pohon a ozubená remenica nie je nerezovej ocele!

Príslušenstvo pre lineárnu jednotku:
Na nižšie uvedenom výkrese Vám chceme ukázať, že okrem lineárnej jednotky vieme dodať aj kompletné príslušenstvo, riadenie a prevodovky k nej. Obrázok obsahuje nami odporúčanú konfiguráciu.



Nižšie sa nachádzajú nami navrhované komponenty pre kompletnú lineárnu jednotku, ale viac informácií a detailov nájdete tu: konfigurátor!:

- Lineárna jednotka: YSC 170 typ
- Servomotor

Ku konfigurácií lineárnej jednotky ponúkame aj univerzálne doplnky: montážne úchytky, koncové a home senzor sety.
