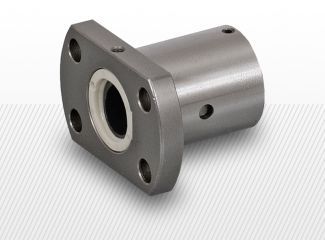

Typ SFK pre malé priemery
Všeobecné informácie
| Typ: | SFK |
| Materiál: | SCM415 |
| Tvrdosť povrchu: | HRC 58-62 |
| Hodnoty predpätia: | P0, P1 |
| Typ kompatibilnej guľôčkovej skrutky: | SCR |
Podrobný popis
Vlastnosti guľôčkovej matice
V tomto type matice sa guličky pohybujú cez vnútorný vratný kanálik priečne na povrch skrutky a následne sa vrátia na pôvodnú pozíciu. V matici sa všeobecne nachádza jeden rad guličiek a jeden jednosmerný vratný kanálik. Kde tieto matice používajú, tam aspoň jeden koniec guličkovej skrutky má závitové obrábanie. Matica je vybavená vratným kanálikom z kovu.
1. Vnútorná cirkulácia guľôčok.
2. Malá priestorová potreba.
3. Vysoká presnosť polohovania
4. Aj stúpanie závitu o 1-2mm
Oblasť používania
Precízne a elektronická aplikácie, lekárske zadriadenioa
Plastová vložka zo stredu matice sa nesmie vybrať, pretože v opačnom prípade guľôčky z matice vypadajú. Maticu sa dá vložiť len na čistú skrutku bez prachu, kovových a drevených hoblín! Guľôčkovú skrutku pred montážou treba vyrovnať a maticu musíme na ňu vložiť ešte pred prípadnými obrábaniami konca skrutky. Počas obrábania koncov skrutky matica musí byť chránená pred rôznymi znečisteniami. Po obrábaní skrutky a prvými otáčaniami matice sa povrch skrutky očistí. Produkt sa dá chytiť len v rukaviciach, pretože kvôli vlhkosti na ruke môže dôjsť ku korózií povrchu.
Krok č.1:
odstráňme viazaciu pásku bez vysunutia čiernej plastovej vložky (ochrana pred vypadávaním guľôčok).
Krok č. 2:
Čiernu plastovú vložku (ochrana pred vypadávaním guľôčok) pritlačme ku koncu guľôčkovej skrutky a zároveň podržme guľôčkovú maticu.
Krok č.3:
Guľôčkovú maticu postupne natočme na závit guľôčkovej matice a zároveň čiernu plastovú vložku napevno držíme ku koncu skrutky.
Krok č.4:
Čiernu plastovú vložku (ochrana pred vypadávaním guľôčok) môžeme odstrániť ak je už matica natočená na skrutku.
Vloženie vypadnutých guľôčok prosím nechajte na odborníkov! Ak Vám vypadali guľôčky z matice, prosím pošlite nám späť guľôčky, maticu a skrutku a my urobíme potrebnú prácu s nimi. Poplatok za túto službu prosím dopytujte u našich kontaktných osobách!
Videá
Dokumenty na stiahnutie
Predstavenie výrobcu
A TBI MOTION TECHNOLOGY CO., LTD je spoločnosť na Taiwane špecializovaná na lineárnu techniku. Okrem základných úloh výrobnej firmy kladie veľký dôraz na inováciu a dizajn. Jej výrobky vyhovujú norme ISO 9001:2008 a vďaka výnimočnej kvalite produktov resp. veľkej kapacite výroby sú uznávanymi hráčmi trhu
Každá ich výrobná linka, ako aj celková výroba sa nachádza na Taiwane. Medzi hlavné výrobky patria guľôčkové skrutky a matice, lineárne vedenia a vozíky, aktuátory.
