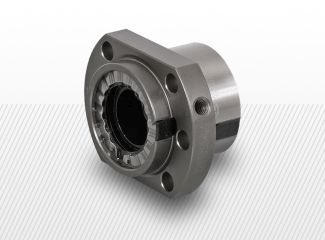

Typ SFH nízka hladina hluku, extra ochrana proti prachu
Všeobecné informácie
| Typ: | SFH |
| Matetriál: | SCM415 |
| Tvrdosť povrchu: | HRC 58-62 |
| Hodboty predpätia: | P0, P1 |
| Typ kompatibilnej guľôčkovej skrutky: | SSR |
Podrobný popis
Vlastnosti guľôčkovej matice
Guličky matice typu SFH sa pohybujú v drážkach a vrátia sa späť cez vratné kanáliky na boku matice. Spôsob vrátenia guličiek je podobná ako v pri maticiach typu E. Výhodou tohto produktu je, že obsahuje extra množstvo stieračov pripevné oceľovou pružinou k matici.
Výhody
1. vratné kanáliky vhodné pre aplikácie s vysokou rýchlosťou a veľkým dynamickým intervalom
2. Veľký priemer / stúpanie závitu
3. Tesnenie podľa chráneného dizájnu, výborná odolnosť proti prachu
4. Nízke hlukové zaťaženie
5. Nulová tolerancia, vysoká pevnosť
Oblasť používania
Pre vysokorýchlostné aplikácie, CNC obrábania, precízine aplikácie, priemyselné automatizácie a pre farmaceutický priemysel.
Montáž guľôčkovej matice
Plastová vložka zo stredu matice sa nesmie vybrať, pretože v opačnom prípade guľôčky z matice vypadajú. Maticu sa dá vložiť len na čistú skrutku bez prachu, kovových a drevených hoblín! Guľôčkovú skrutku pred montážou treba vyrovnať a maticu musíme na ňu vložiť ešte pred prípadnými obrábaniami konca skrutky. Počas obrábania koncov skrutky matica musí byť chránená pred rôznymi znečisteniami. Po obrábaní skrutky a prvými otáčaniami matice sa povrch skrutky očistí. Produkt sa dá chytiť len v rukaviciach, pretože kvôli vlhkosti na ruke môže dôjsť ku korózií povrchu.
Krok č.1:
odstráňme viazaciu pásku bez vysunutia čiernej plastovej vložky (ochrana pred vypadávaním guľôčok).
Krok č. 2:
Čiernu plastovú vložku (ochrana pred vypadávaním guľôčok) pritlačme ku koncu guľôčkovej skrutky a zároveň podržme guľôčkovú maticu.
Krok č.3:
Guľôčkovú maticu postupne natočme na závit guľôčkovej matice a zároveň čiernu plastovú vložku napevno držíme ku koncu skrutky.
Krok č.4:
Čiernu plastovú vložku (ochrana pred vypadávaním guľôčok) môžeme odstrániť ak je už matica natočená na skrutku.
Vloženie vypadnutých guľôčok prosím nechajte na odborníkov! Ak Vám vypadali guľôčky z matice, prosím pošlite nám späť guľôčky, maticu a skrutku a my urobíme potrebnú prácu s nimi. Poplatok za túto službu prosím dopytujte u našich kontaktných osobách!
Videá
Dokumenty na stiahnutie
Predstavenie výrobcu
A TBI MOTION TECHNOLOGY CO., LTD je spoločnosť na Taiwane špecializovaná na lineárnu techniku. Okrem základných úloh výrobnej firmy kladie veľký dôraz na inováciu a dizajn. Jej výrobky vyhovujú norme ISO 9001:2008 a vďaka výnimočnej kvalite produktov resp. veľkej kapacite výroby sú uznávanymi hráčmi trhu
Každá ich výrobná linka, ako aj celková výroba sa nachádza na Taiwane. Medzi hlavné výrobky patria guľôčkové skrutky a matice, lineárne vedenia a vozíky, aktuátory.
