Mini energetické reťaze

Všeobecné informácie

Typ: CPS CABLECHAIN
Materiál: pôolyamid zosilnený sklenným vláknom
Otváranie reťaze: viď v katalógu
Maximálna pohybová rýchlosť: 10 m/s
Prevázková teplota: -30 °C ~ +130 °C
Oblasť používania: Tlačiareňské stroje, dávkovacie jednotky, montážne stroje

Podrobný popis

Správne navlečenie káblov do energetickej reťaze:

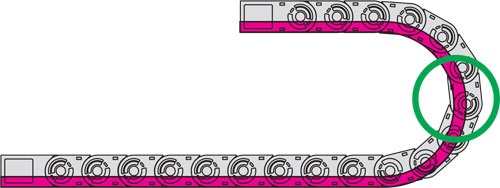

Pri uložení káblov je potrebná zvýšená pozornosť. Nesprávne umiestnené káble môžu prispieť k predčasným poškodeniam energetickej reťaze, čo môže viesť k jeho nalomeniu alebo strate izolácie káblov. Pri kladení káblov sa snažte vyvážiť energetický reťazec! Káble väčšieho priemeru musia byť oddelené od menších káblov. Hadice a káble musia byť tiež oddelené. Dbajte na správne rozmiestnenie káblov podľa nižšie zobrazených obrázkov. Nesprávne rozmiestnenie káblov môže viesť k jeho zlomeniu. Ružová časť predstavuje kábel v energetickej reťazi. Uistite sa, že kábel nie je skrútený!

Výpočet na potrebu minimálneho priestoru:

  • Kruhový kábel: priemer kábla + 10%
  • Plochý kábel: šírka kábla + 10% a výška + 10%
  • Hadica: priemer hadice + 20%

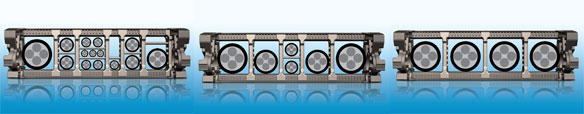

Káble a hadice s väčším priemerom by mali byť vždy umiestnené na okraji energetickej reťaze, zatiaľ čo s menším priemer by mal byť umiestnil v centre energetickej reťaze, aby sa udržiaval vyváženie! Nižšie nájdete niekoľko príkladov správneho rozdelenia energetickej reťaze.

Videá

Dokumenty na stiahnutie

Predstavenie výrobcu

Spoločnosť CP SYSTEM CO.,.LTD. vyrába a predáva energetické reťaze, pružné káblové chráničky, konektory k chráničkám a súčiastky k robotom. Firma zodpovedá za výrobu, skladové zásoby a obstarávanie produktov. CP SYSTEM CO.,.LTD je lídrom na kŕejskom trhu, disponujú certifikátmi ISO 9001(KOR-483-01, ISO 14001(K1356.05), UL, VDE, IPA, CE, TUV a ASTM.




Podpora

Opýtať sa na produkt.

V prípade otázok kontaktujte kolegov:

Máte otázku? Opýtajte sa nás!

Naši kolegovia Vám čoskoro pošlú odpoveď.

Polia označené *-ou sú povinné

Číslo artiklu Delenie reťaze (mm) Typ Polomer ohybu (mm) Vnútorná šírka (mm) Vnútorná výška (mm) Kompatibilná
reťaz
3D
model
Predajná cena
S-DV030 Prosím zaregistrujte/prihláste sa
S-DV033 Prosím zaregistrujte/prihláste sa
CPS015.06.R18 15 Energetická reťaz R18 06 10 Prosím zaregistrujte/prihláste sa
CPS015.10.R18 15 Energetická reťaz R18 10 10 Prosím zaregistrujte/prihláste sa
CPS015.10.R38 15 Energetická reťaz R38 10 10 Prosím zaregistrujte/prihláste sa
CPS015.15.R18 15 Energetická reťaz R18 15 10 Prosím zaregistrujte/prihláste sa
CPS015.20.R18 15 Energetická reťaz R18 20 10 Prosím zaregistrujte/prihláste sa
CPS015.20.R28 15 Energetická reťaz R28 20 10 Prosím zaregistrujte/prihláste sa
S-TEB015.06 15 sada koncoviek n/a 06 10 CPS015.06 Prosím zaregistrujte/prihláste sa
S-TEB015.10 15 sada koncoviek n/a 10 10 CPS015.10 Prosím zaregistrujte/prihláste sa
S-TEB015.15 15 sada koncoviek n/a 15 10 CPS015.15 Prosím zaregistrujte/prihláste sa
S-TEB015.20 15 sada koncoviek n/a 20 10 CPS015.20 Prosím zaregistrujte/prihláste sa
CPS020.15.R28 20 Energetická reťaz R28 15 14,5 Prosím zaregistrujte/prihláste sa
CPS020.15.R38 20 Energetická reťaz R38 15 14,5 Prosím zaregistrujte/prihláste sa
CPS020.20.R28 20 Energetická reťaz R28 20 14,5 Prosím zaregistrujte/prihláste sa
CPS020.20.R38 20 Energetická reťaz R38 20 14,5 Prosím zaregistrujte/prihláste sa
CPS020.20.R48 20 Energetická reťaz R48 20 14,5 Prosím zaregistrujte/prihláste sa
CPS020.30.R28 20 Energetická reťaz R28 30 14,5 Prosím zaregistrujte/prihláste sa
CPS020.30.R38 20 Energetická reťaz R38 30 14,5 Prosím zaregistrujte/prihláste sa
CPS020.30.R48 20 Energetická reťaz R48 30 14,5 Prosím zaregistrujte/prihláste sa
CPS020.40.R28 20 Energetická reťaz R28 40 14,5 Prosím zaregistrujte/prihláste sa
CPS020.40.R38 20 Energetická reťaz R38 40 14,5 Prosím zaregistrujte/prihláste sa
CPS020.40.R48 20 Energetická reťaz R48 40 14,5 Prosím zaregistrujte/prihláste sa
S-TEB020.15 20 sada koncoviek n/a 15 14,5 CPS020.15 Prosím zaregistrujte/prihláste sa
S-TEB020.20 20 sada koncoviek n/a 20 14,5 CPS020.20 Prosím zaregistrujte/prihláste sa
S-TEB020.30 20 sada koncoviek n/a 30 14,5 CPS020.30 Prosím zaregistrujte/prihláste sa
S-TEB020.40 20 sada koncoviek n/a 40 14,5 CPS020.40 Prosím zaregistrujte/prihláste sa
CPS030.15.R38 30 Energetická reťaz R38 15 19 Prosím zaregistrujte/prihláste sa
CPS030.25.R38 30 Energetická reťaz R38 25 19 Prosím zaregistrujte/prihláste sa
CPS030.25.R48 30 Energetická reťaz R48 25 19 Prosím zaregistrujte/prihláste sa
CPS030.35.R38 30 Energetická reťaz R38 35 19 Prosím zaregistrujte/prihláste sa
CPS030.35.R48 30 Energetická reťaz R48 35 19 Prosím zaregistrujte/prihláste sa
CPS030.50.R38 30 Energetická reťaz R38 50 19 Prosím zaregistrujte/prihláste sa
CPS030.50.R75 30 Energetická reťaz R75 50 19 Prosím zaregistrujte/prihláste sa
S-TEB030.15 30 sada koncoviek n/a 15 19 CPS030.15 Prosím zaregistrujte/prihláste sa
S-TEB030.25 30 sada koncoviek n/a 25 19 CPS030.25 Prosím zaregistrujte/prihláste sa
S-TEB030.35 30 sada koncoviek n/a 35 19 CPS030.35 Prosím zaregistrujte/prihláste sa
S-TEB030.50 30 sada koncoviek n/a 50 19 CPS030.50 Prosím zaregistrujte/prihláste sa
CPS033.27.R75 33 Energetická reťaz R75 27 23 Prosím zaregistrujte/prihláste sa
CPS033.37.R75 33 Energetická reťaz R75 37 23 Prosím zaregistrujte/prihláste sa
CPS033.77.R35 33 Energetická reťaz R35 77 23 Prosím zaregistrujte/prihláste sa
CPS033.77.R75 33 Energetická reťaz R75 77 23 Prosím zaregistrujte/prihláste sa
S-EEB033.27.R75 33 sada koncoviek n/a 27 23 CPS 033 Prosím zaregistrujte/prihláste sa
S-EEB033.37.R75 33 sada koncoviek n/a 37 23 CPS 033 Prosím zaregistrujte/prihláste sa
S-EEB033.77.R35 33 sada koncoviek n/a 77 23 CPS 033 Prosím zaregistrujte/prihláste sa
S-EEB033.77.R75 33 sada koncoviek n/a 77 23 CPS 033 Prosím zaregistrujte/prihláste sa
