Káble, príslušenstvo Generátor signálu
Všeobecné informácie
| Typ: | SPC-02 |
| Oblasť použitia: | ovládanie rýchlosti v prípade jednoduchých pohonov |
| Charakteristické vlastnosti: | 1. Jednorázové spustenie ku koncovému stavu 2. Krokový režim počas doby pripájaného signálu 3. Jednorázový obojsmerný pohyb medzi koncovými spínačmi 4. Automatický obojsmerný pohyb medzi koncovými spínačmi |
Podrobný popis

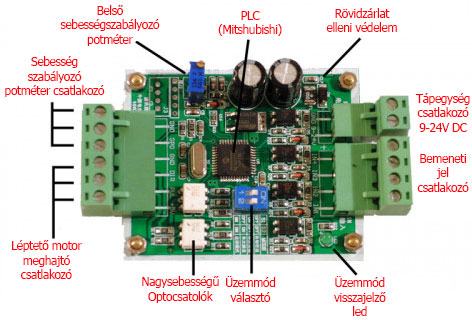

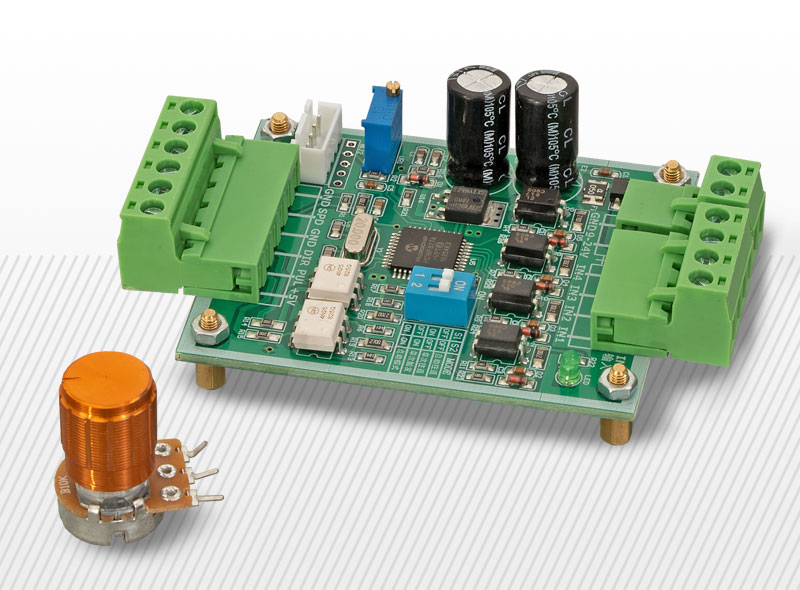

Generátor signálu rýchlosti SPC-02 má nasledujúce funkcie a charakteristiky.
Optimalizovaná krivka zrýchlenia: max. 20001/min
Maximálny frekvenčný výstup: 20kHz.
Ostatné údaje: Vysokorýchlostné optické odpájanie na vstupe a výstupe.
Nastavenie otáčok integrovaným alebo externým pripájateľným potenciometrom.
Popis funkcií:
(S1 OFF/S2 ON) - Jednorázové spustenie ku koncovému stavu.
(S1 ON/S2 ON) - Krokový režim, pohyb počas doby pripájania signálu.
(S1 OFF/S2 OFF) - Automatický obojsmerný pohyb medzi koncovými spínačmi.
(S1 ON/S2 OFF) - Jednorázový obojsmerný pohyb medzi koncovými spínačmi.
Vstupy:
Napájanie: GND (-)
Napájanie: 9-24VCD (+)IN 1 (CW koncový spínač)IN 2 (CCW koncový spínač)IN 3 (Start (v krokovom režime, smer rotácie: CW))IN 4 (Stop (krokovom režime, smer rotácie: CCW))
Výstupy:
5V (+5V pre riadici signál)
PUL (Step, krokový výstup)
DIR (DIR, výstup smeru)
GND (uzemnenie)
SPD (potenciometer IN)
GND (potenciometer GND)

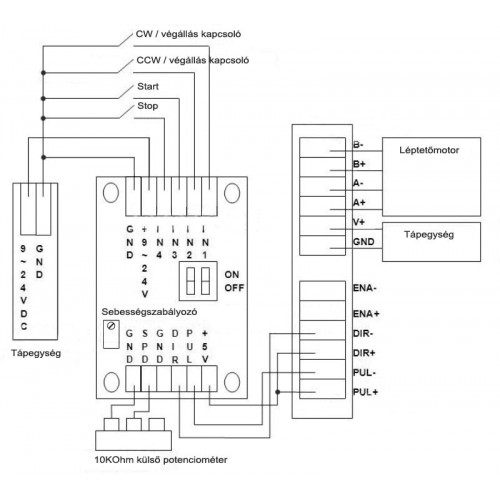

Technický výkres zapojenia
